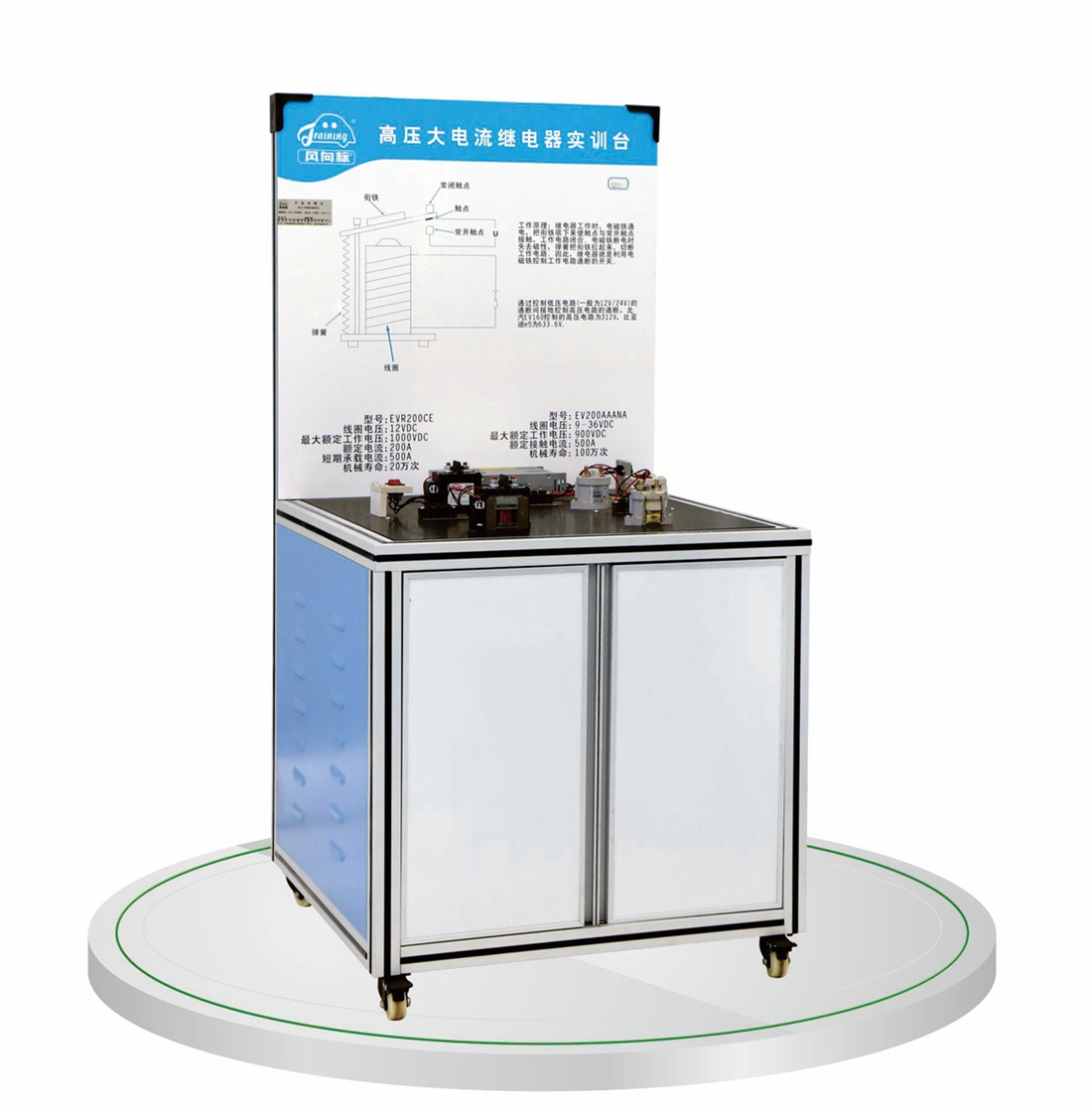

●主要功能
選用主流新能源配套高壓大電流繼電器 ，為比亞迪及其它新能源汽車等品牌配套。
推薦設備型號、車型知下（注：設備詳照技術說明請與公司技術方案人員咨淘），用戶亦可自選車型。
應用車型：比亞迪E5、比亞迪E6、北汽EV-160
●教學應用
該款產品提供兩款繼電器，每款各兩件。一件解剖，一件用于通電測量，讓學員掌操高壓大電流繼電器內部結構和工作原理。
●產品規格
| 1.平臺外形尺寸（mm : | 700*700*1450 （長?寬*高） | 5、髙壓大流繼電器: | EV200AAANA |
| 2、教板外形尺寸（mm : | 700*700 （長?寬） | 線圈電壓： | 9~36VDC |
| 3、工作溫度： | -20°~+40° | 最大工作電壓： | 900VDC |
| 4、開關電源： | AC220V-DC12V-30A | 額定接觸電流： | 500A |
| 輸入： | 220VAC | 機械壽命： | 100萬次 |
| 輸出電壓： | 12V | 6.高壓大電流繼電器： | EVR200CE |
| 最大輸岀電流: | 30A | 線圈電壓. | 12VDC |
| 短路保護： | 有 | 最大工作電壓： | 1000VDC |
| 過載保護: | 有 | 額定電流： | 200A |
| 散熱方式: | 風扇散熱（溫控型） | 短期承載電流： | 500A |
| 機械壽命： | 20萬次 |
●工藝結構
1、解剖的高壓大電流繼電器用于內部結構認識。
2、教板繪制高壓大電流繼電器工作原理和注意事項。
3、實訓臺帶四個腳輪，移動靈活，同時腳輪帶自鎖裝置，可以固定位置。
●教學功用
1、采用主流新能源配套高壓大電流繼電器，與動力電池包內部使用的繼電器完全相同，安裝在絕緣板上，在通電
狀態下檢測高壓端子的通斷。
2、高壓大電流繼電器在電路中起著自動調節、安全保護、轉換電路等作用。通過實訓臺可監控測量高壓大電流
繼電器臨界參數等。
3、物料清單
高壓大電流繼電器EV200AAANA（兩件，其中一件解剖），高壓大電流繼電器EVR200CE（兩件，其中一件解剖），數字式萬用1件，開關電源1件，手動帶燈開關2件，可移動平臺和教板。
配套信息：提供PPT課件，講述各主要零部件功能和基礎介紹。
