主要功能

選用主流新能源配套霍爾電流傳感器，為比亞迪、江淮新能源汽車等配套。

推薦設備型號、車型如下（注∶設備詳細技術說明請與公司技術方案人員咨詢），用戶亦可自選車型。

應用車型：陸地方舟、比亞迪E5、比亞迪E6、北汽EV-160

教學應用

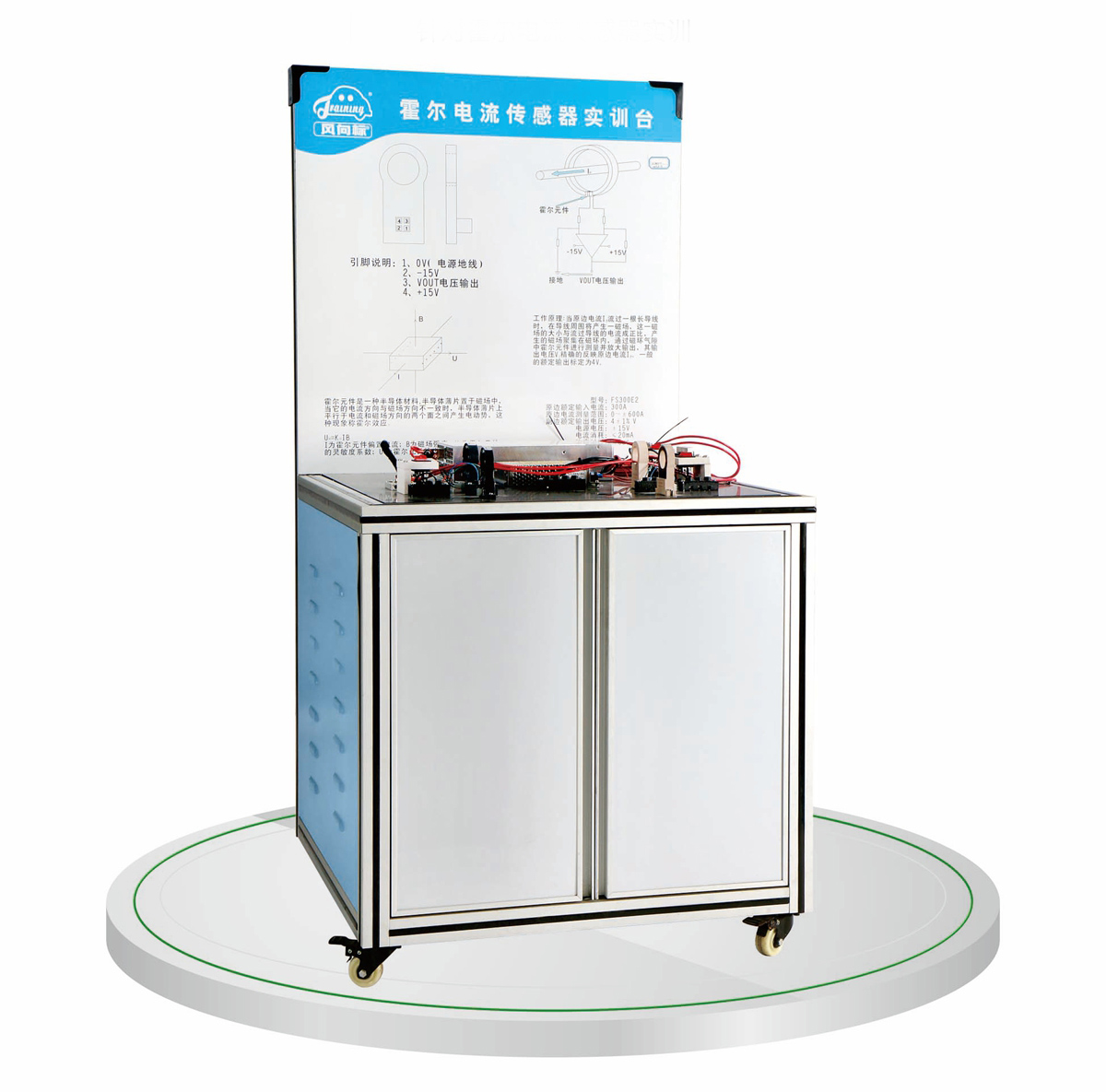

該產品提供兩件霍爾電流傳感器，一件解剖，一件用于通電測量，讓學員掌握霍爾電流傳感器工作原理。

產品規格

工藝結構

1、教板繪制霍爾電流傳感器工作原理和注意事項。

2、加裝PTC放電模塊，模擬強電電流。

3、實訓臺帶四個腳輪，移動靈活 ，同時腳輪帶自鎖裝置，可以固定位置。

教學功用

1、解剖功用霍爾電流傳感器用于內部結構認知。

2、采用主流新能源汽車配套霍爾電流傳感器，與動力電池包內部使用的霍爾電流傳感器完全相同 ，安裝在絕緣板上，在通電狀態下檢測通過電流大小與輸出信號之間的變化規律。

3、強電電流線采用快接方式連接，使用專用扳手，可隨時拆卸改變電路流向，用于改變被測電流大小。

4、通過改變大電流繞線圈數，進而改變霍爾電流傳感器通過電流大小，在檢測部位實測輸出電動式電壓改變，充分理解霍爾電流傳感器工作過程。

物料清單

霍爾電流傳感器FS300E2（兩件），數字式萬用表，48V開關電源，±15V開關電源，手動帶燈開關，直流接觸器，鋁殼發熱電阻，8mm T型六角套筒扳手，10mm T型六角套筒扳手，可移動平臺和教板。

配套信息∶提供PPT課件，講述各主要零部件功能和基礎介紹。
