推薦設備型號、車型通用型 （注∶設備詳細技術說明請與公司技術方案人員資詢）。

一、產品簡介

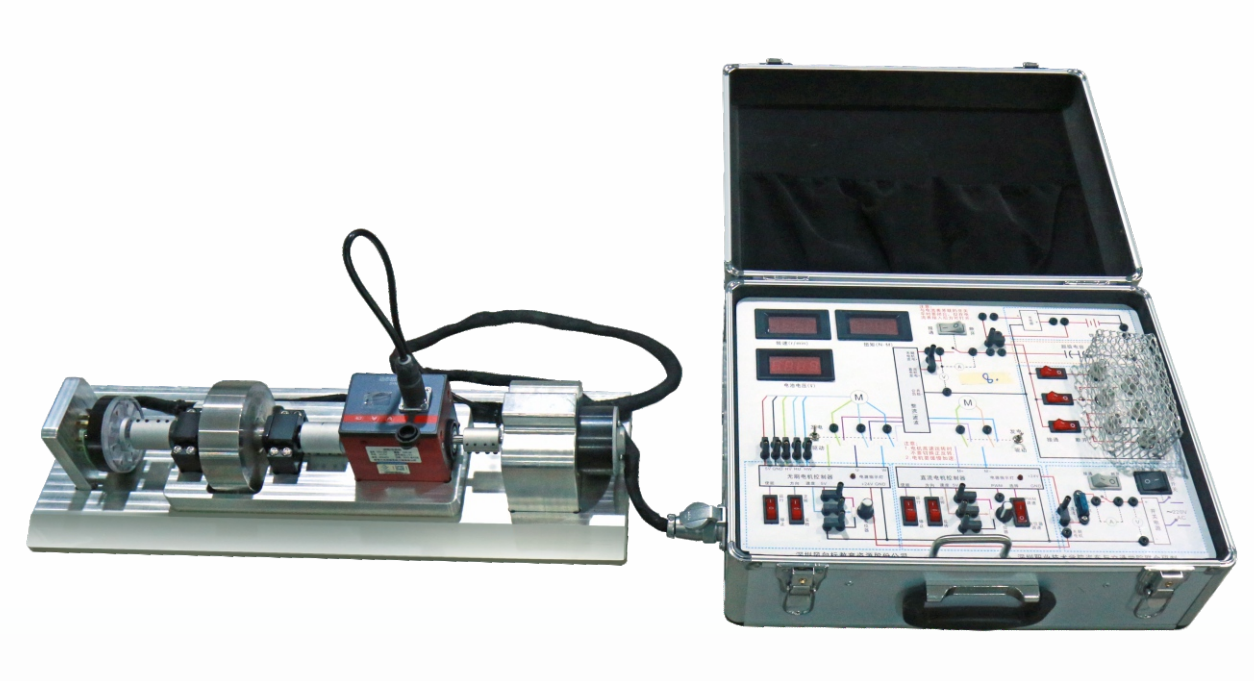

實驗設備采用同軸的直流永磁有刷電機與直流永磁無刷電機及各自控制器，可實現對拖也可獨立運行，當其中一個電機通電運轉時，另一個電機作為發電機輸出電能，供給鋰電池、超級電容或電燈。學員可以用現有的控制器控制或自己編程控制電機運行并檢測數據，掌握電機控制器、電機的運行原理與電路連接以及各部件之間的連接控制關系等。

二、功能特點

1.實驗設備中慣性飛輪用于模擬汽車行駛的慣性，可用于做制動能量回收實驗。

2.設備中兩個電機獨立控制，既可電動也可作為發電機，但不能同時接通控制器當電動機使用。當其中一個電機作為電動機時，動力傳送到慣性飛輪、扭矩傳感器，此時另一個電機作為發電機，輸出電流為負載裝置（鋰電池、超級電容、電燈T）供電。電壓、電流表檢測發電電壓及負載電流大小。慣性飛輪在電動機無動力輸出時繼續為發電機提供動力。如果此時把電動機的控制線路斷開，則轉為發電狀態。

3.每種負載板都加開關來控制，元件采用插入形式，以便調節負載大小和更換損壞的元件。其中鋰電池板和超級電容板具有防止電流倒灌功能。

4.整個機組的負載額定轉速范圍在2600r/min。在該轉速下機組能夠長時間運行。

5.驅動電機在達到額定轉速（2600r/min）下斷電后，整個機組靠慣性滑行時間在12秒左右。飛輪調動平衡，防止機組會(huì )振動，同時飛輪外邊要加防護罩。

6.電機與電機控制器之間、電機與發電控制器及負載裝置之間設有可用于檢測的測試插孔，可用于電壓、電流的檢測。

7.實驗設備可實時顯示電機轉速、扭矩、功率、發電電壓、負載電流。

8.有刷電機控制器、無刷電機控制器提供相應控制接口，以便于學生能夠用單片機輸出PWM信號、模擬電壓、方向及使能控制信號等，控制電機調速及正反轉。

9. 在直流無刷電機、直流有刷電機與各自控制器或整流橋間加切換開關，以便當作為發電機用時不經過電機控制器直接將所發直流電供給負載板。

10.整個機組旋轉部分都應加有機玻璃罩，并采取足夠安全防護措施以保證在任何誤操作情況下都不至出現觸電、短路燒損或機械傷人事故。

11.采用模塊化設計。若有個別零部件損壞，便于維修更換，而不是整個機組報廢。

三、技術參數

1、直流電源∶

直流輸出電壓∶24V;

輸出電壓精度∶±1%;

額定輸出電流∶14.6A;

額定功率∶350W;

輸出電壓可調范圍∶21V-28V;紋波∶150mV;

輸入電壓范圍∶90-132VAC/180-264VAC;

效率∶85%;

過載保護∶額定功率的110%-140%;

2、直流永磁有刷電機∶

額定電壓∶24VDC;

額定功率∶150W;

空載電流∶1.3A;

空載轉速∶3300RPM;

負載電流∶8.7A;

負載轉速∶2700RPM;

負載力矩∶3.5kg.cm;

電機尺寸∶67mm*110mm;

出軸尺寸∶φ8*22mm;

3、直流永磁無刷電機∶

額定電壓∶24VDC;

相數∶3;

額定電流∶5.7A;

額定轉速∶2600RPM;

空載轉速∶3000RPM;

額定功率∶110W;

額定轉矩∶0.42N.m;

空載電流∶0.8A;

電機尺寸∶36*78mm;

出軸尺寸∶φ8*17mm;

4、有刷電機控制器∶

額定電壓∶24VDC;

電機功率∶300W;

靜態電流∶0.05A;

控制電壓∶0-5V;

調速方式∶模擬電壓，PWM調速;

調速范圍∶0-電機最高轉速;

工作電壓∶DC18V-48V;

尺寸∶89*78*38mm（長*寬*高）;

5、無刷電機控制器∶輸入電壓∶18-50V;

最大輸出電流∶15A;

適用電機轉速∶0-10000RPM;

模擬調速電壓∶0V~5V;

欠壓、過流、過熱保護∶有;

霍爾錯誤保護∶有;

緩啟動控制∶有;

調速方式∶模擬電壓，PWM調速;

尺寸∶217*75*35mm（長"寬*高）

6、扭矩傳感器∶

量程∶0-10N.m;

非線性∶0.1%FS;

電源輸入∶DC24V;

消耗電流∶150mA以下;

扭矩輸出∶±5VDC;0-10V;4-20mA;

轉速輸出∶60脈沖/轉;

信號延遲∶0.6ms（50%反應）;

允許過載∶200%FS;

額定轉速∶10000rpm;

尺寸∶94*93*77mm（長*寬*高）;

超級電容∶額定電壓∶13.5V;

容 量∶20F

鋰電池∶型 號∶HRX1206

額定電壓∶DV12.6V

容 量∶5000mAh

負載燈泡∶額定功率∶100W

額定電壓∶24V

四、產品組成部件

1.直流電源; 2.直流永磁有刷電機; 3.直流永磁無刷電機; 4.有刷電機控制器; 5.無刷電機控制器; 6.扭矩傳感器; 7.超級電容; 8.鋰電池; 9.負載燈泡; 10.慣性飛輪; 11.鋰電池充電控制器; 12.主控板。
